물리 서버 클러스터 연결

목차
1. 장애 조치(Failover) 클러스터 설치
2. 본격적인 클러스터 묶기 작업
3. 클러스터 디스크 수동 구성



개요

• 물리적 서버를 클러스터링 한다는 것은 두 대 이상의 물리적 서버(노드)를 전용 네트워크로 연결하여 마치 하나의 시스템처럼 동작하게 만드는 기술을 말한다.
• 단순히 서버를 여러 대 두는 것이 아니라, 하드웨어 장애나 서비스 중단 시에도 사용자가 이를 인지하지 못하도록 연속성을 보장하는 것이 핵심이다.
• 이번 포스팅에서는 물리적인 서버를 클러스터링 연결하는 방법을 기재하겠다.
• 대상 서버는 Hyper-V 가상 서버의 물리 서버를 클러스터링 연결하는 것으로, 물리 서버가 클러스터링 연결되면 다음 포스팅에서는 이어서 가상 서버의 클러스터링 연결로 이어 설명하겠다.

상황

• 서버#1: 23MSCS01
• 서버#2: 24MSCS02
• 위와 같은 서버명을 가진 물리서버 두대를 준비한다.

사전요건

• 이중화 구성할 서버 2대가 AD Join 되어 있어야 한다.
  →  AD Join 가이드 링크: AD Join 하는 방법
• 이중화 구성할 서버 2대에 2개의 네트워크 어댑터가 연결되어 있으며, 서로 통신이 가능하고 고정 ip가 설정되어 있어야 한다.
• Quorum으로 사용할 공유 디스크가 존재해야한다.

방법



장애 조치(Failover) 클러스터 설치

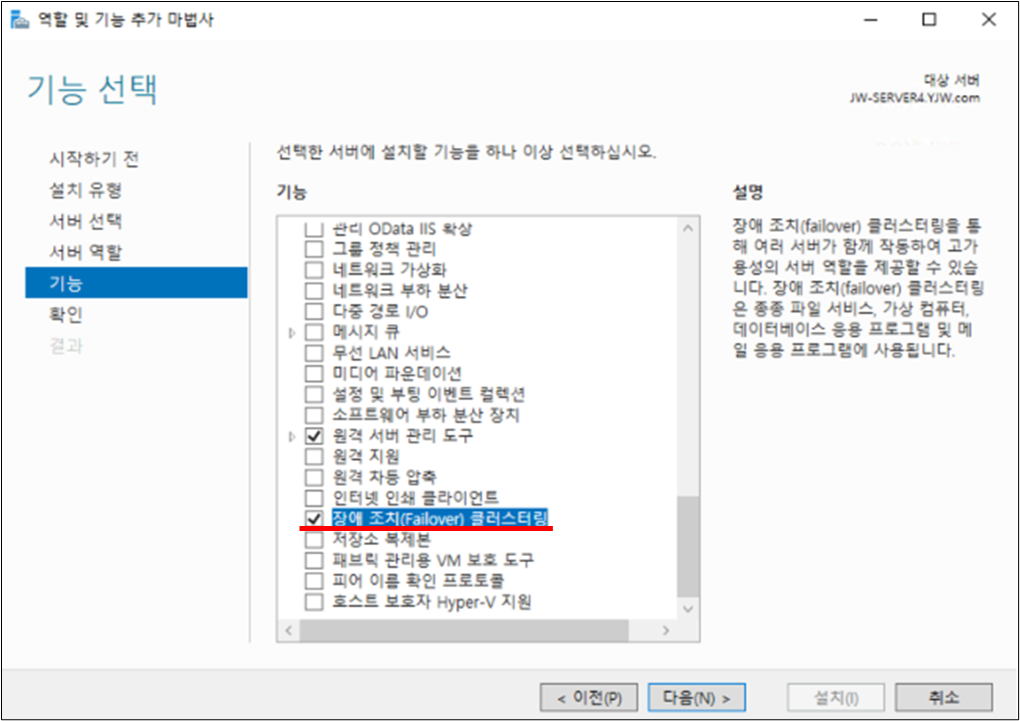

• 서버관리자 > 역할 및 기능 추가 > Failover Clustering 기능을 추가 하고 설치
  ※ 두 서버(23MSCS01, 24MSCS02)에서 모두 설치 진행



본격적인 클러스터 묶기 작업

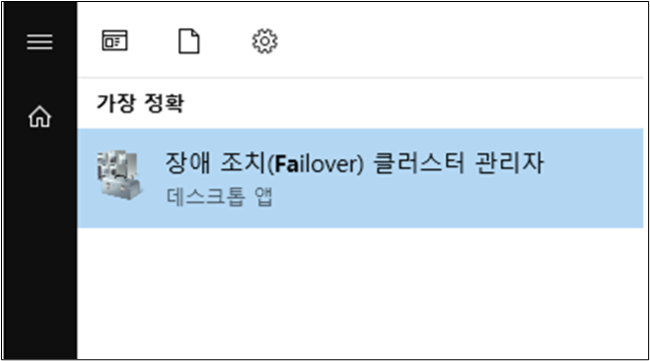

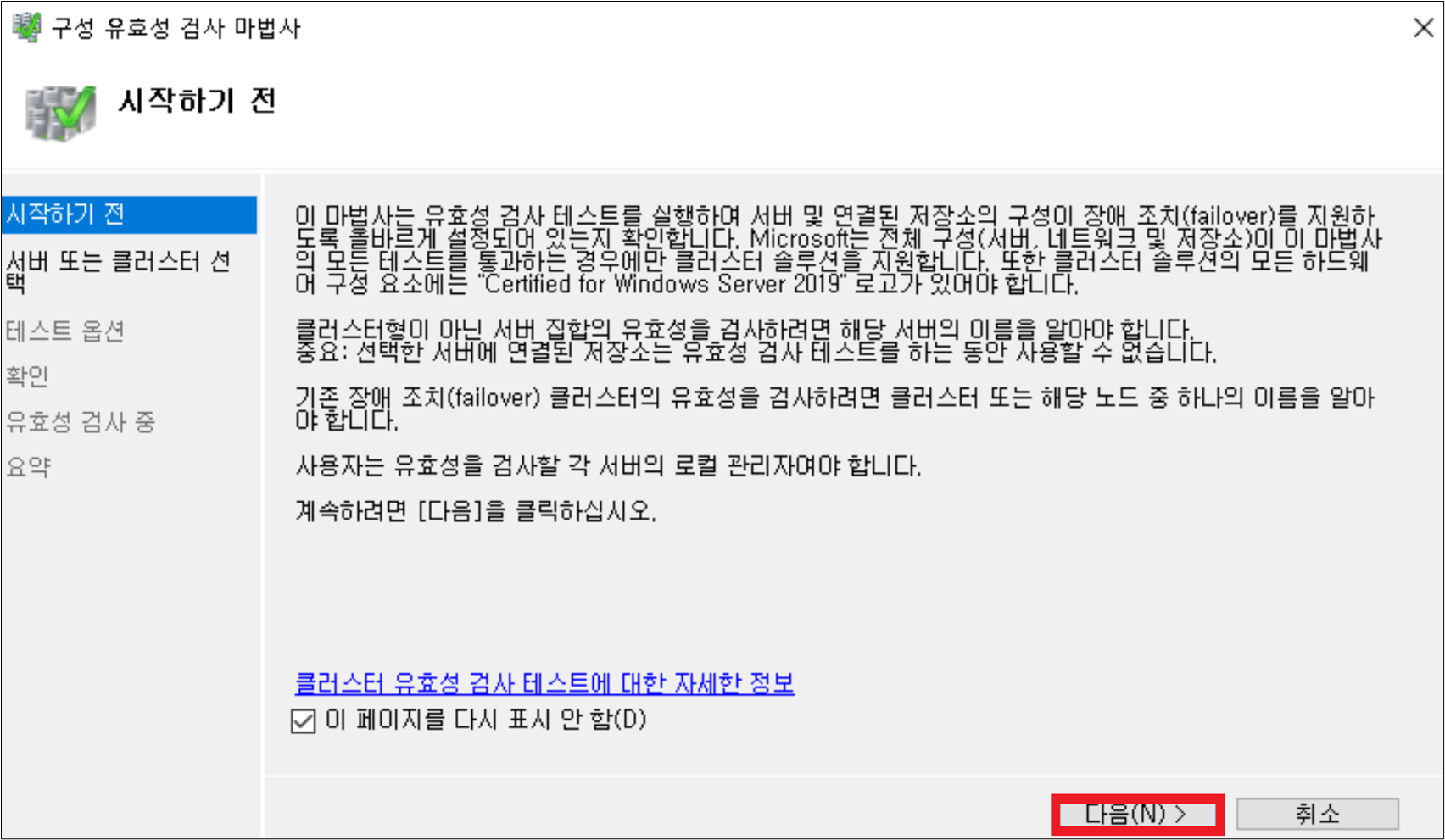

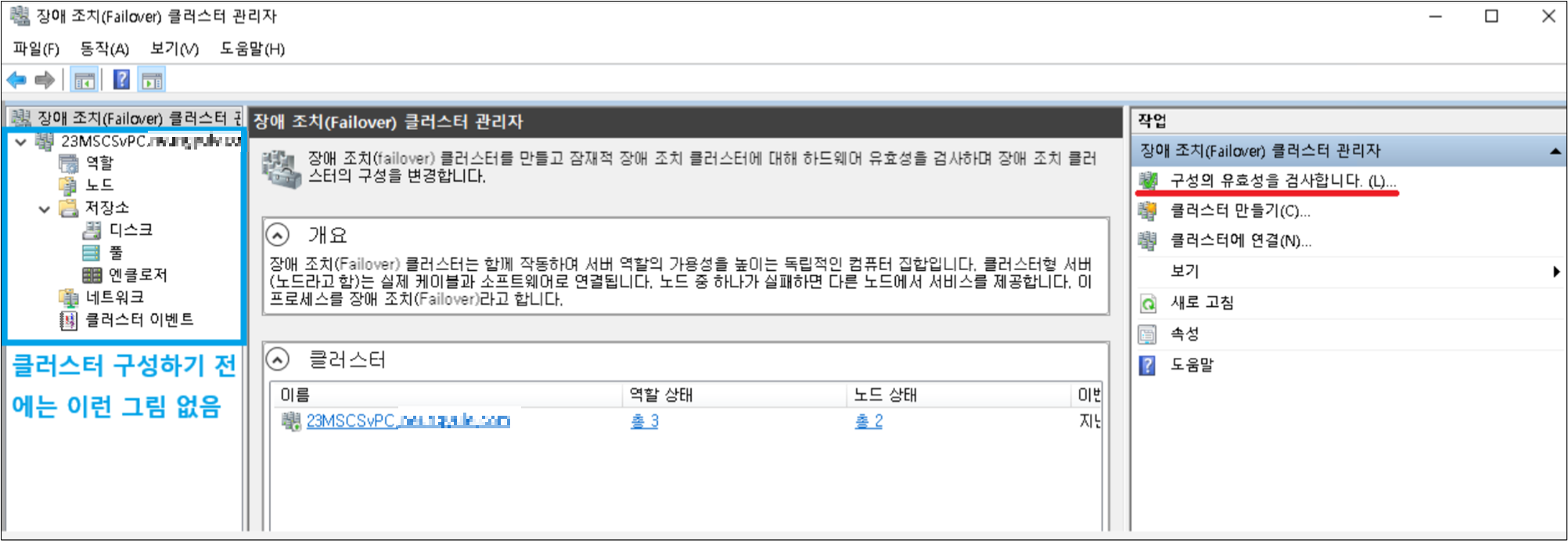

• 설치가 완료되면 23MSCS01 서버에서 Failover Cluster 관리자를 열어 [구성의 유효성 검사합니다] 를 열어 유효성 검사 진행

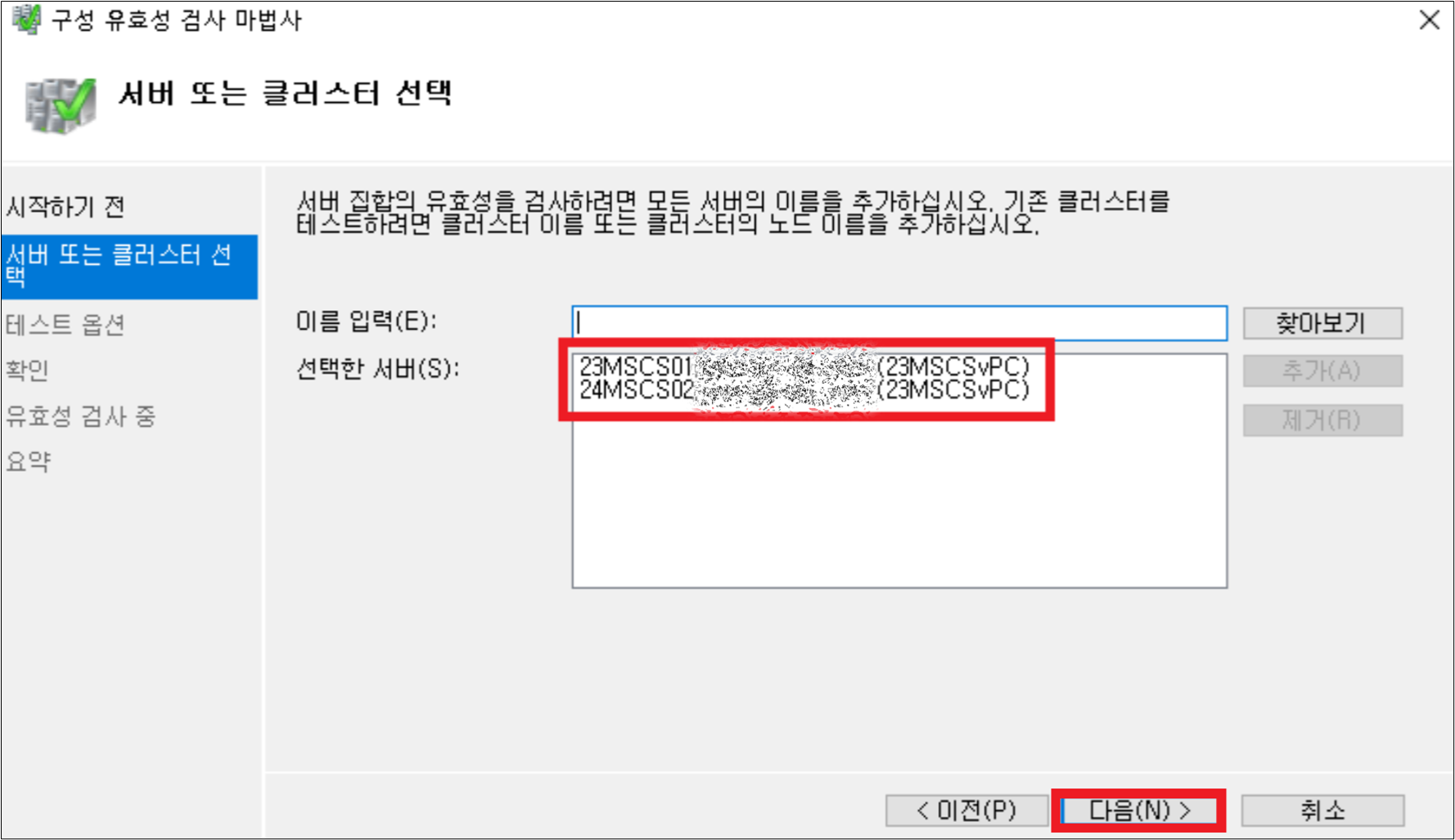

• 아래 사진에서 [다음] 클릭 후 [찾아보기] 에서 클러스터로 묶을 멤버 추가

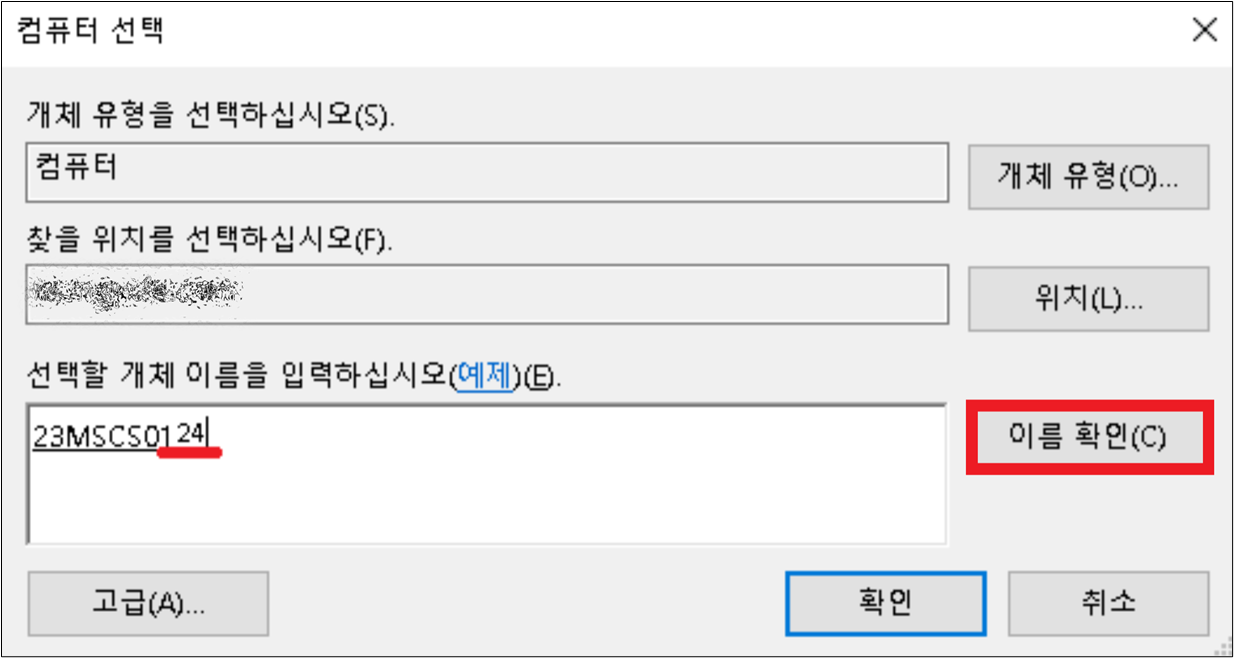

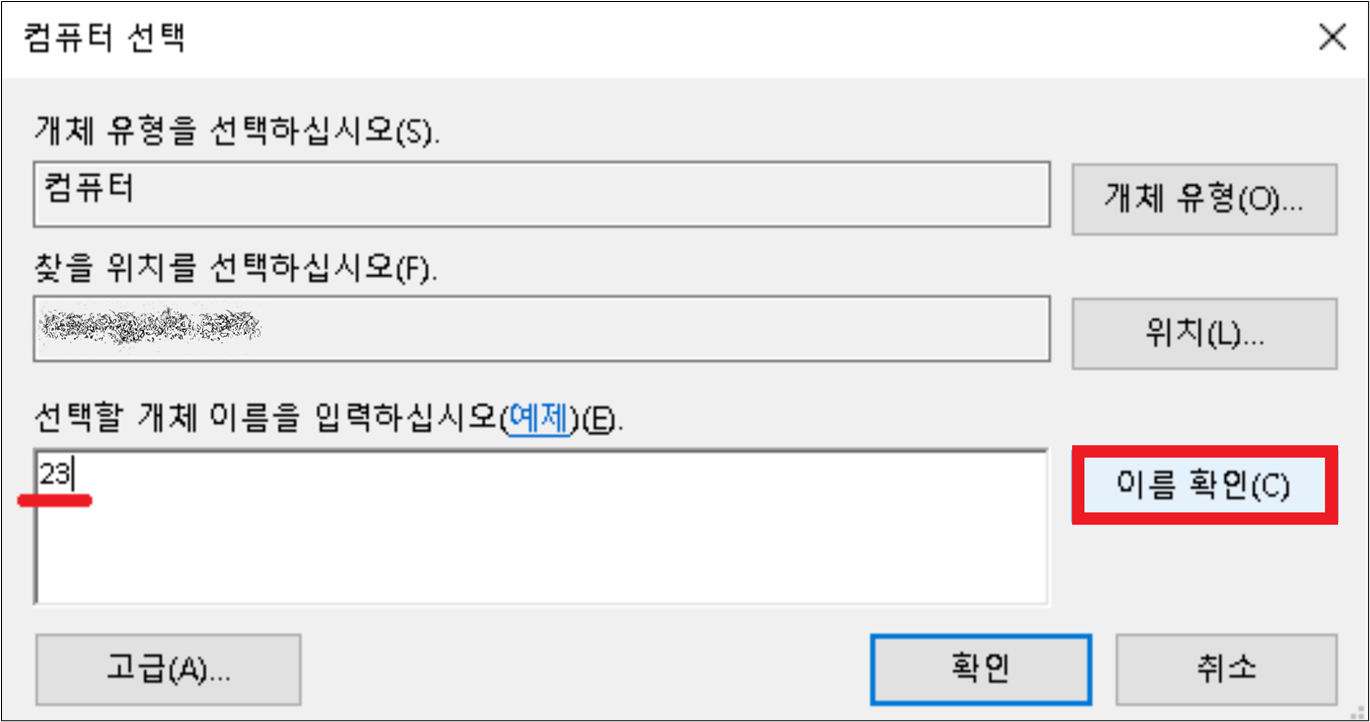

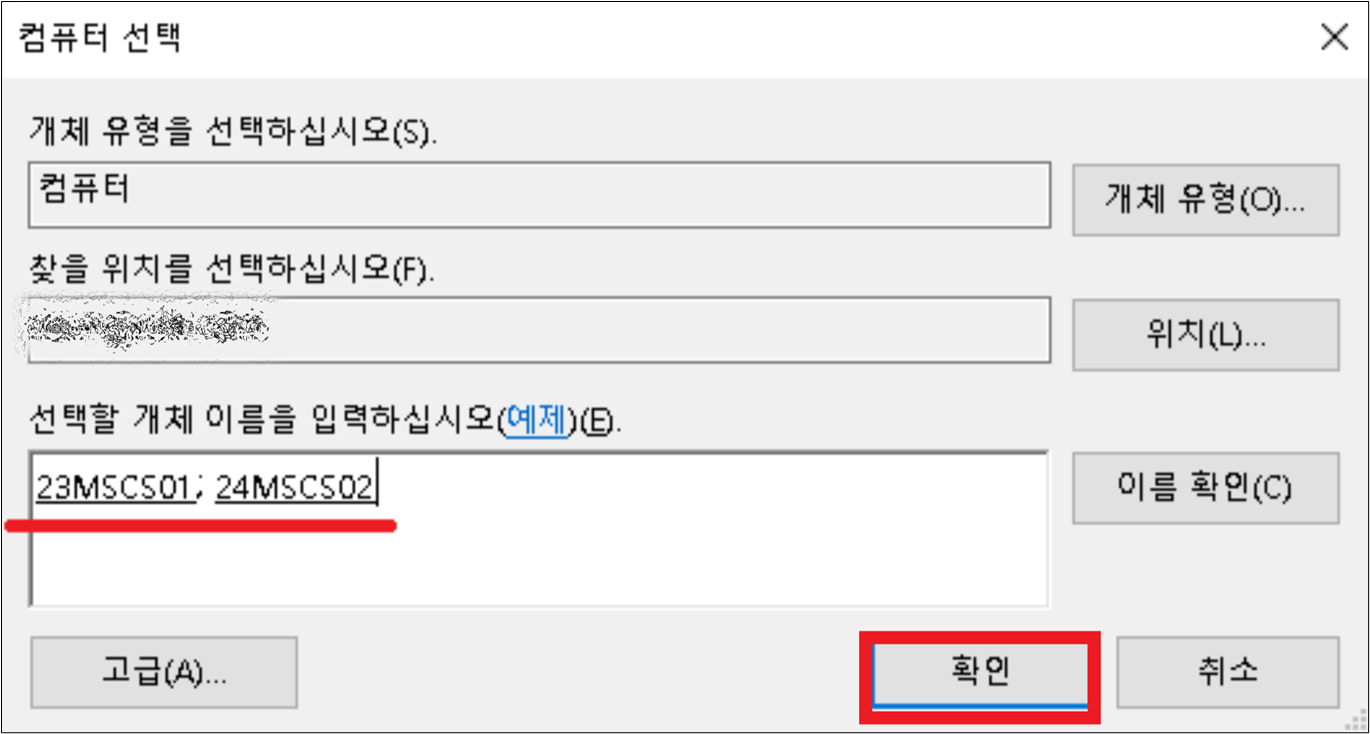

• 클러스터 묶을 서버 두개 선택해서 등록

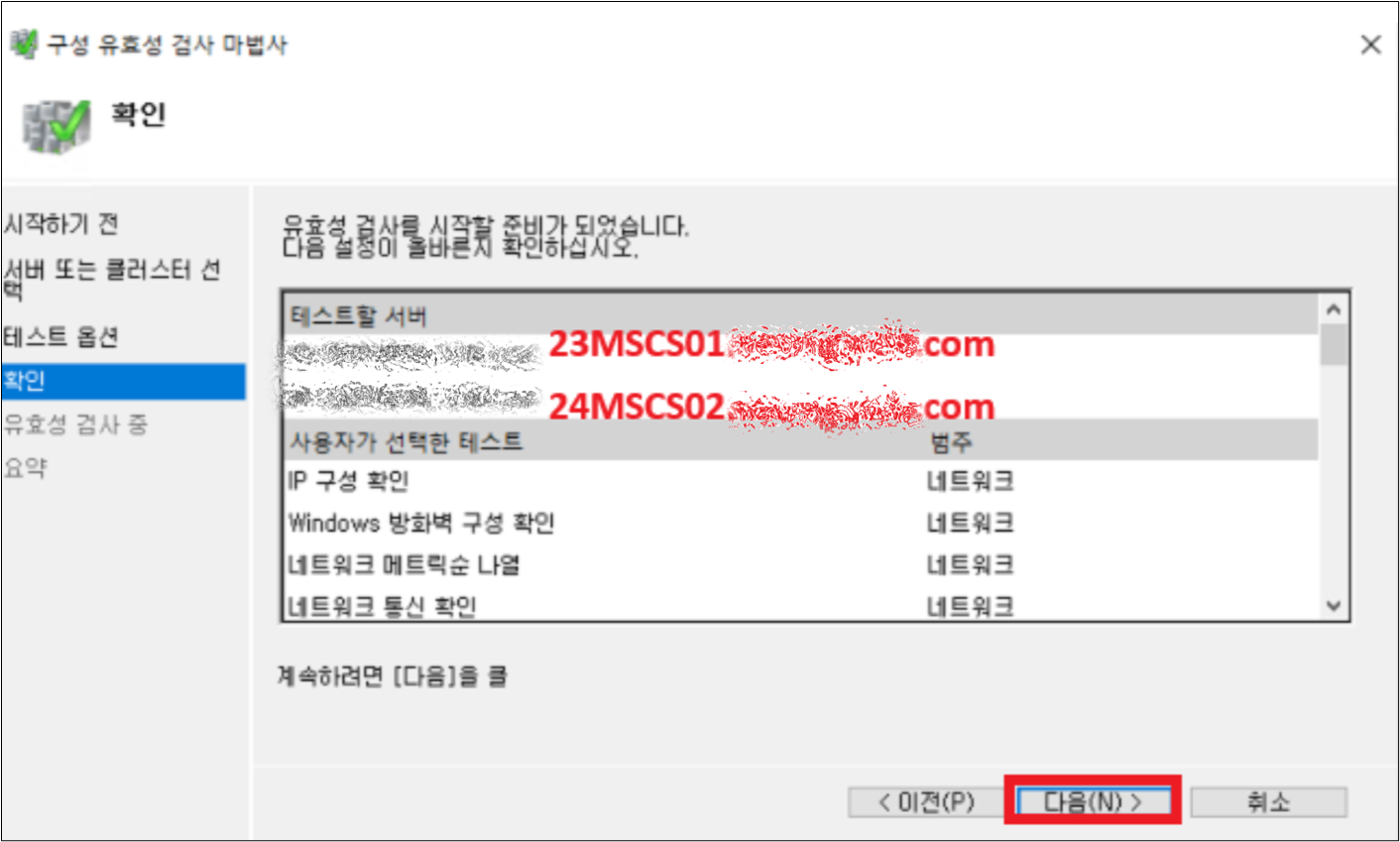

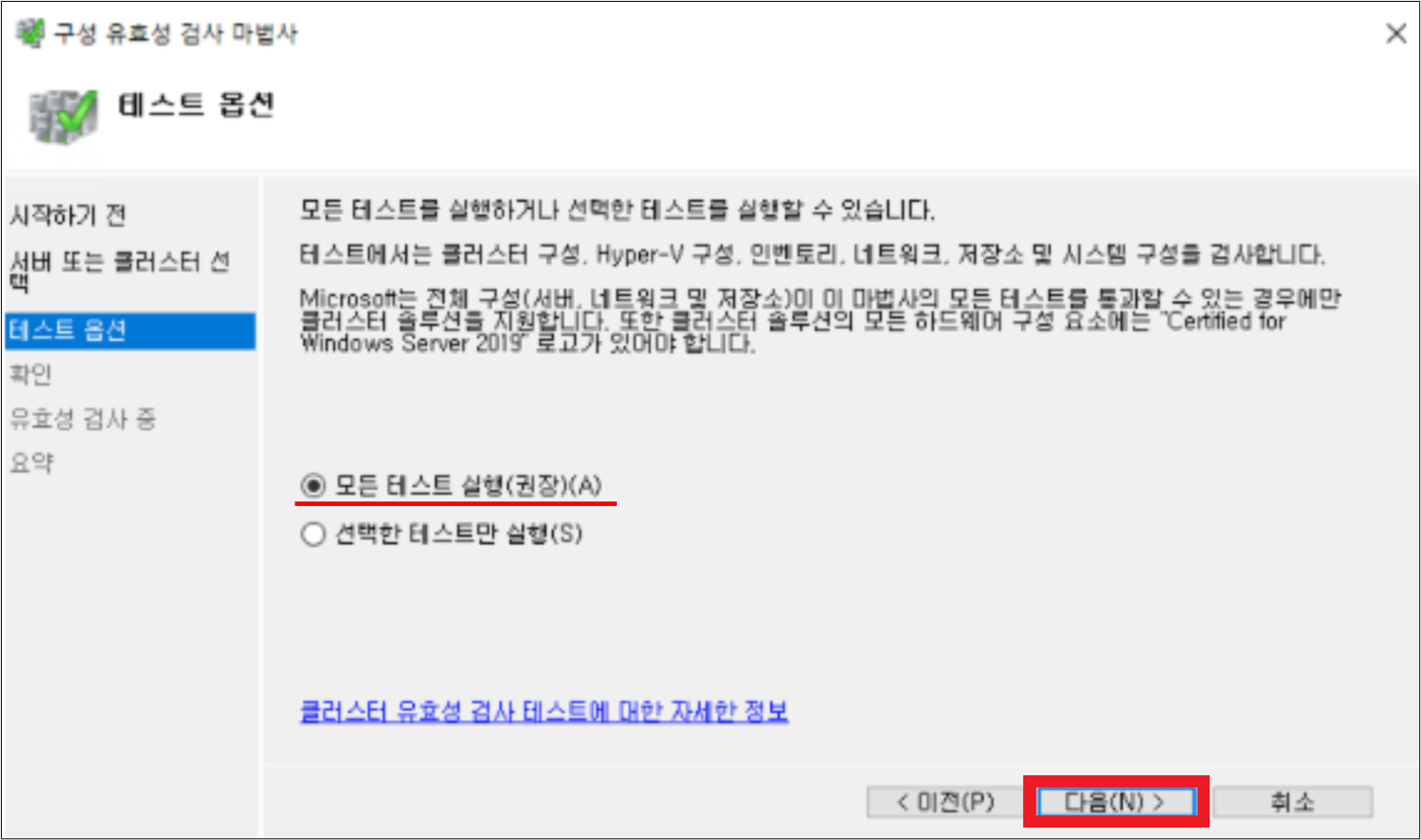

• 모든 테스트 실행을 선택하고 다음 클릭



• 검사가 완료되면 아래 [검사된 노드를 사용하여 클러스터 만들기] 를 체크하고 마침 클릭



• 클러스터 이름을 설정하고 [다음] 클릭

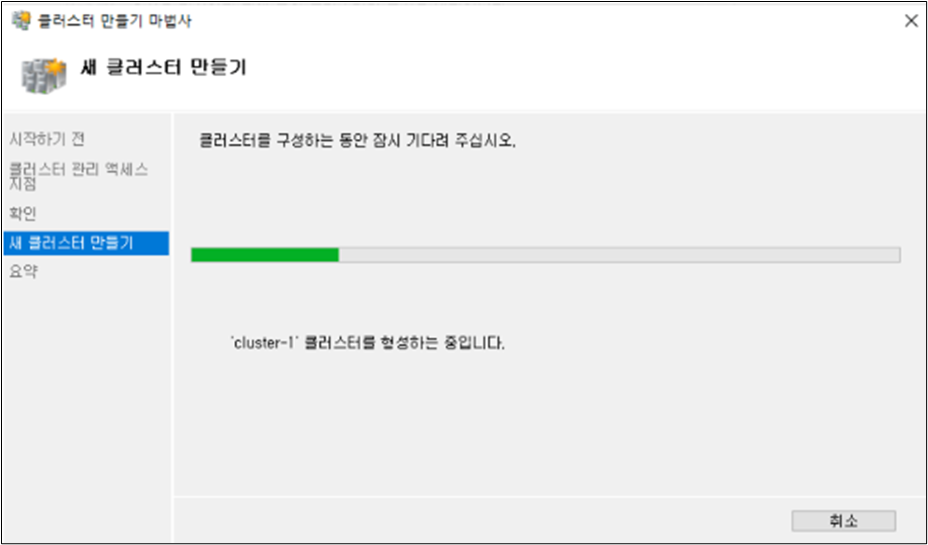

• 확인하고 [다음] 클릭
  ※ 우리는 체크박스 체크하지 않고 진행하겠다.

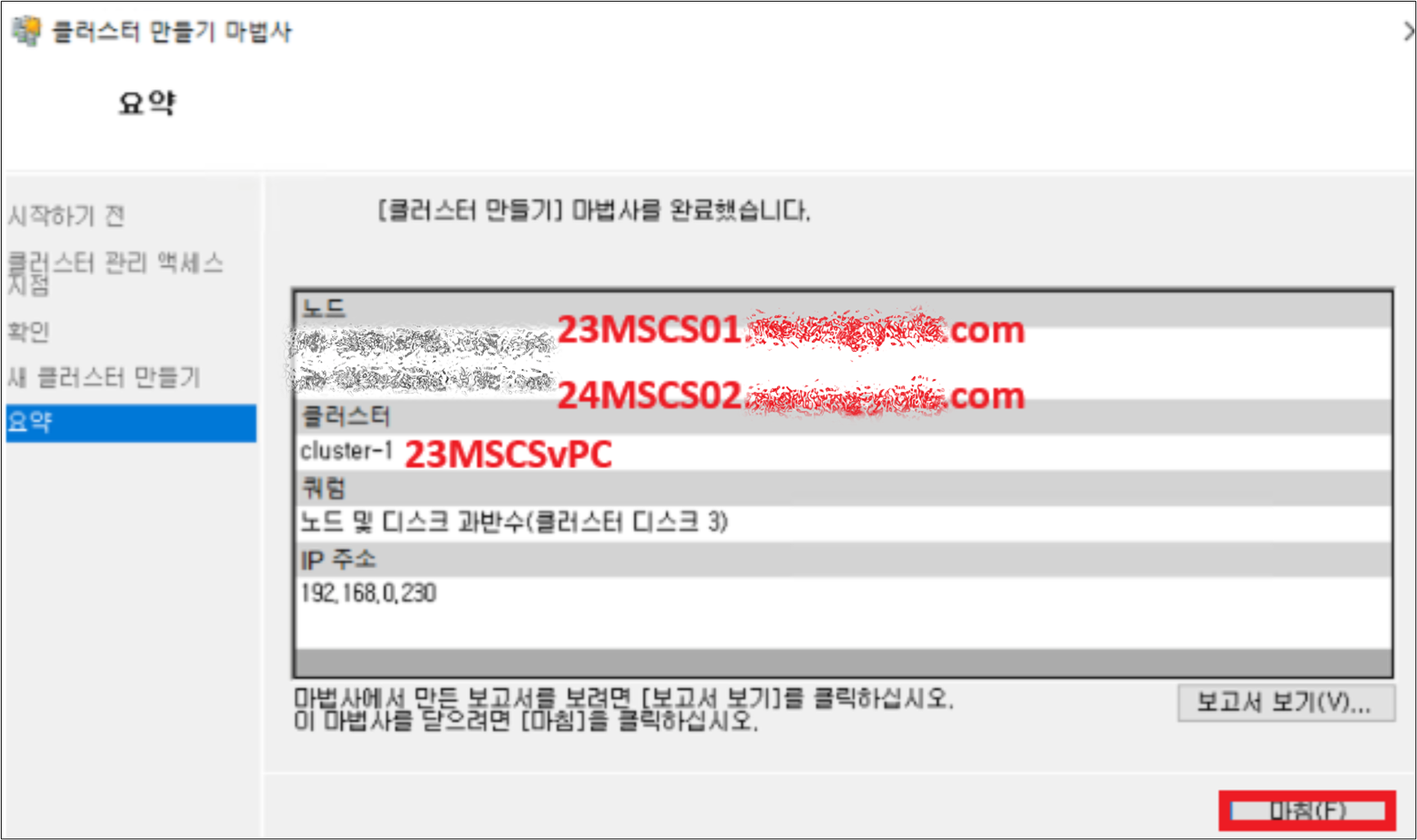

• 작업 완료되면 완료된 사항 확인 후 [마침] 클릭



클러스터 디스크 수동 구성

※ 아래 사진들은 이미 클러스터 디스크 구성이 되고 나서 캡쳐한 사진이다. 혼동하지 마시길...

• 위에 [마침] 을 클릭하면 클러스터 안에 디스크가 추가 된 화면이 보인다.

• 위에 체크박스를 선택하지 않았기 때문에 쿼럼이 없어 경고가 발생한다.
• [저장소] > [디스크] > [디스크 추가] 클릭

• 쿼럼용 디스크가 없기 때문에 할당 대상은 전부 사용 가능한 저장소로 떠야한다.

• 쿼럼을 구성하기 위해 아래 쿼럼 구성 설정 마법사 시작

• 고급 쿼럼 구성 선택

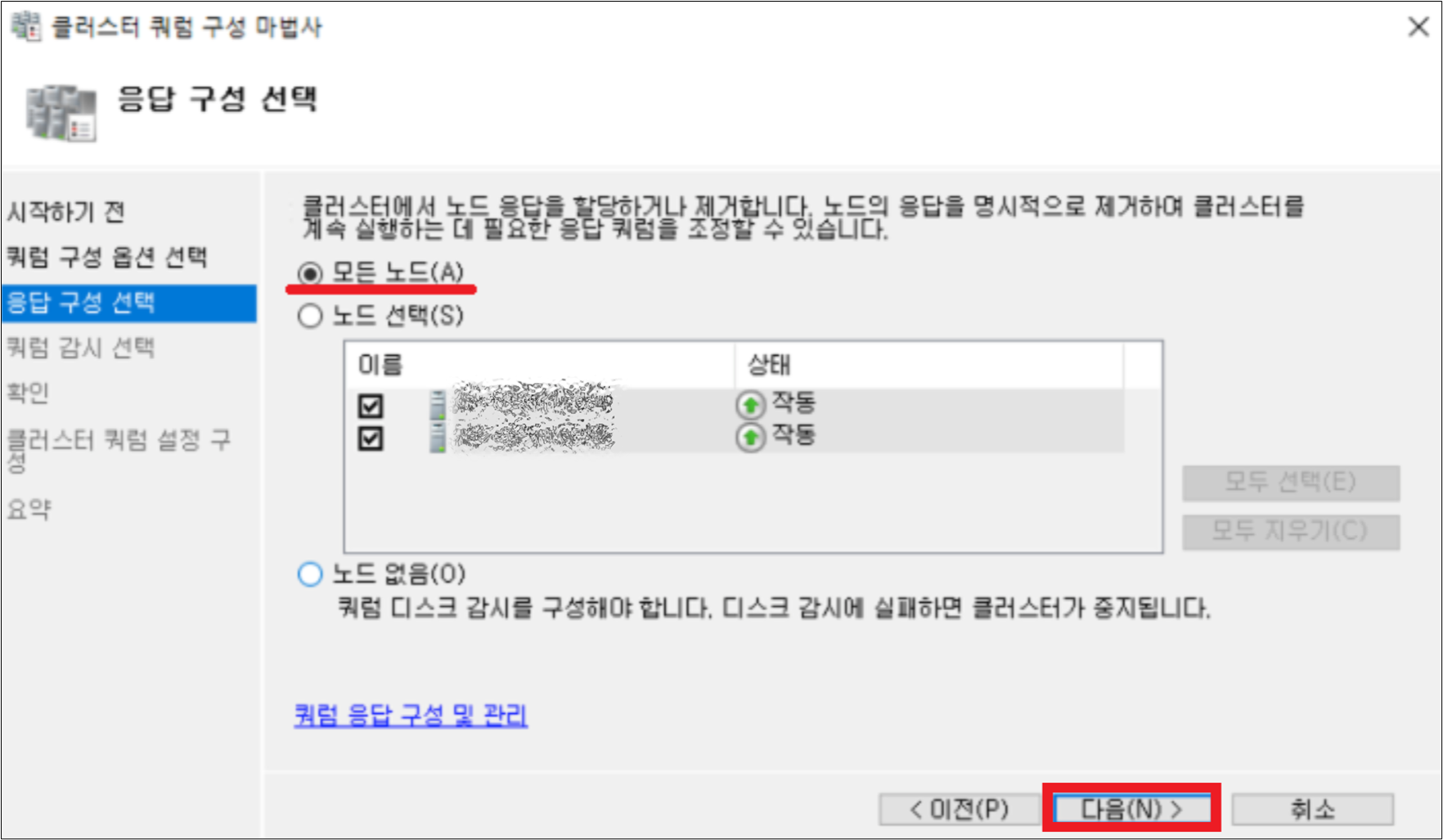

• 다음으로 노드를 선택하는 부분에서 클러스터에 참여할 노드를 선택. 우리는 2개가 클러스터에 묶인 노드이므로 모든 노드를 선택

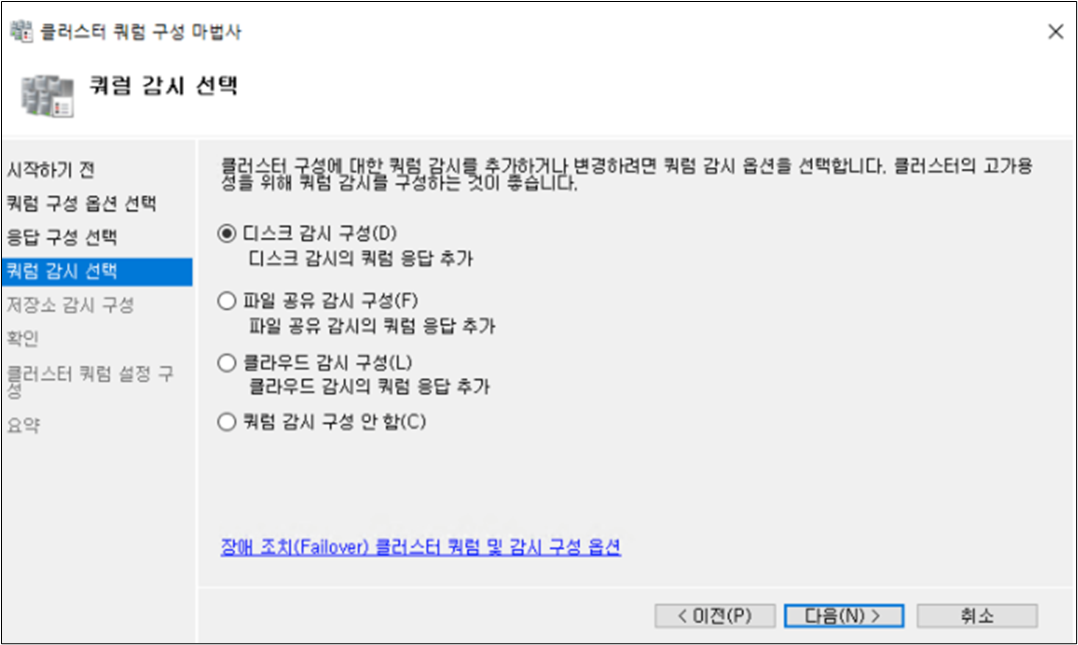

• 감시 구성 옵션에서 상황에 따라 선택을 하면 된다. 우리는 [디스크 감시 구성] 으로 선택하겠음.

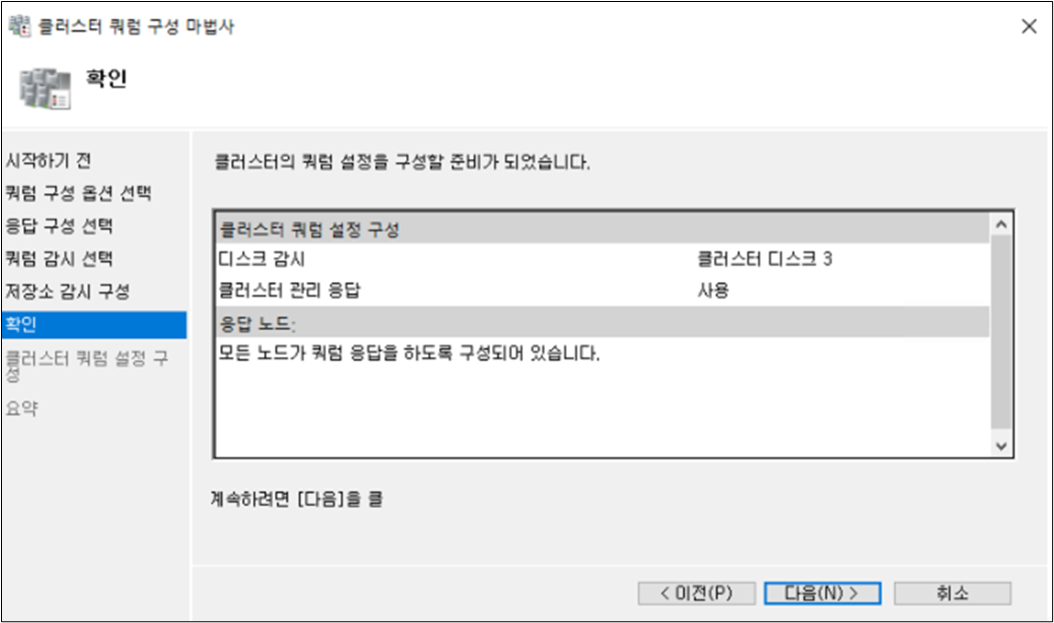

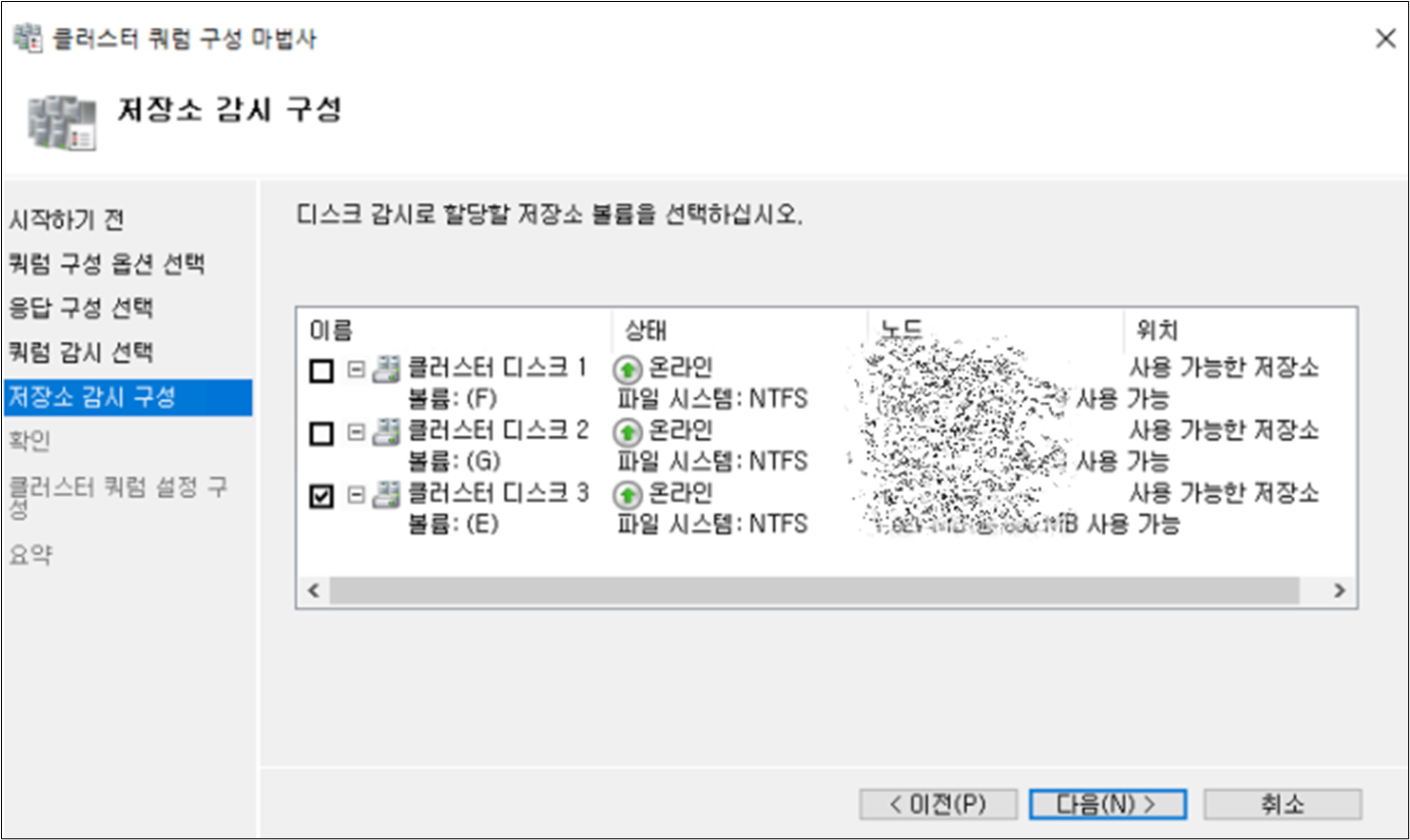

• 쿼럼으로 할당할 디스크를 지정함. 쿼럼 디스크는 여러개 일 수 없다.

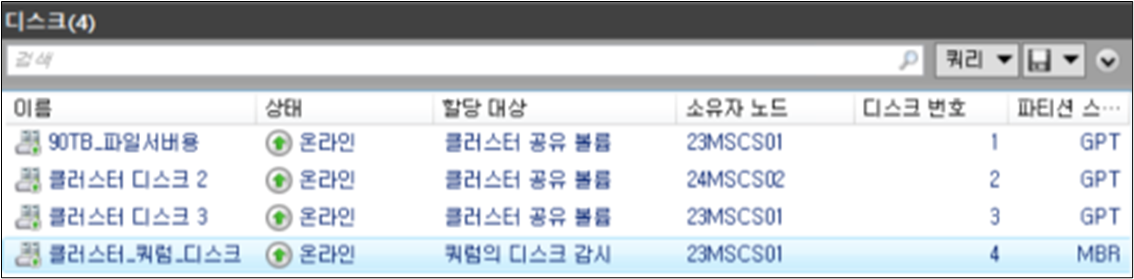

• 디스크 부분이 [쿼럼의 디스크 감시] 로 바뀐 것을 확인한다.







끝.
